RVV护套线使用场景

RVV护套线，即聚氯乙烯绝缘聚氯乙烯护套软电缆，广泛应用于低压电气装置中，适合家用电器、照明设备、电动工具以及各种移动式电气设备的连接线。常见的使用场景包括：

家用电器：如洗衣机、空调、冰箱等的电源连接。

照明设备：用于家庭和商业场所的灯具连接。

工业设备：在工业自动化设备中的信号和电源传输。

建筑电气安装：用于建筑物内部的电力和信号布线。

办公设备：如电脑、打印机等办公电器的电源连接。

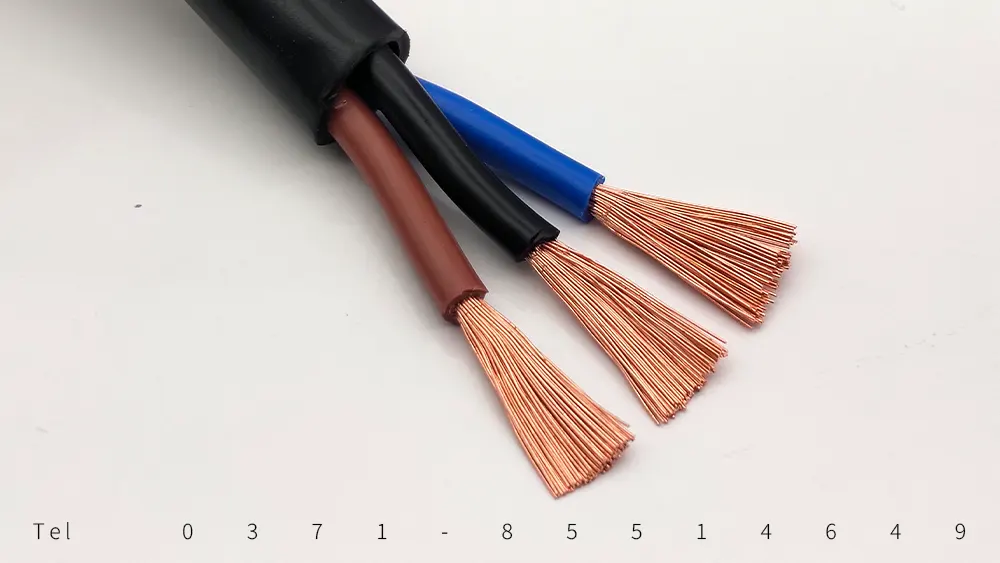

RVV护套线结构图

RVV护套线结构

RVV电缆通常由以下几个部分组成：

导体：采用多股铜线绞合而成，具有良好的导电性能和柔软性。

绝缘层：使用优质聚氯乙烯材料，确保电气绝缘性能。

护套层：外部包覆一层聚氯乙烯护套，提供机械保护和防腐蚀性能。

RVV护套线电气特性

额定电压	300/300V或300/500V	根据不同使用环境选择适合的额定电压
工作温度	-40℃至70℃	特定型号可以在更高温度下工作
绝缘电阻	在20℃时，每公里电缆的绝缘电阻应不小于100MΩ

RVV护套线执行标准

GB/T 5023.5-2008：国家标准《额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：柔性电缆（电线）》。

JB/T8734-2016：额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线。

阻燃、耐火、低烟无卤系列产品参照GB/T19666-2005。

CCC认证：国家强制性产品认证，确保产品质量和安全性。

阻燃与耐火

阻燃特性：ZC-RVV，采用阻燃聚氯乙烯材料，具有良好的阻燃性能。阻燃电缆在火灾中能有效地阻止火焰的蔓延，确保安全。

耐火特性：ZCN-RVV或者NH-RVV，某些特殊场合需要耐火电缆，耐火RVV电缆在火灾中能够保持一定时间的电气性能，保障关键设备和系统的正常运行，通常用于消防系统和应急照明系统。

不同颜色线芯的不同用途

RVV电缆的线芯一般采用不同颜色区分，以便于安装和维护。常见的颜色及其用途如下：

棕色	火线（L）
蓝色	零线（N
黄绿色	接地线（PE）
黑色	可用于相线或控制线，根据具体需要进行配置
白色	可用于相线或控制线，根据具体需要进行配置
红色	可用于相线或控制线，根据具体需要进行配置

为什么选择我们？

RVV护套线规格参数表

规格	导体结构	导体外径 mm	绝缘厚度 mm	护套厚度 mm	外径 mm	重量 kg/km	20℃时最大直流电阻 Ω/km	工作温度下最小绝缘电阻 KΩ/km	测试电压 KV/min	最大允许牵引力  N
2×4	56/0.30	2.56	0.8	1.1	10.5	186.2	4.95	0.0079	2/5	560
2×6	84/0.30	3.54	0.8	1.1	12.5	261	3.3	0.0069	2/5	840
2×10	77/0.40	4.56	1	1.2	15.5	409.3	1.91	0.0056	2/5	1400
3×4	56/0.30	2.56	0.8	1.2	11.4	234.8	4.95	0.0079	2/5	840
3×6	84/0.30	3.54	0.8	1.2	13.5	328.5	3.3	0.0069	2/5	1260
3×10	77/0.40	4.56	1	1.4	16.9	523.3	1.91	0.0056	2/5	2100
4×4	56/0.30	2.56	0.8	1.2	12.4	288.5	4.95	0.0079	2/5	1120
4×6	84/0.30	3.54	0.8	1.2	14.8	404.9	3.3	0.0069	2/5	1680
4×10	77/0.40	4.56	1	1.4	18.6	646.2	1.91	0.0056	2/5	2800
5×4	56/0.30	2.56	0.8	1.4	14.0	357.6	4.95	0.0079	2/5	1400
5×6	84/0.30	3.54	0.8	1.4	17.8	539.9	3.3	0.0069	2/5	2100
5×10	77/0.40	4.56	1	1.6	22.0	843.5	1.91	0.0056	2/5	3500
6×0.75	24/0.20	1.12	0.4	0.8	7.4	89.9	26	0.0110	2/5	315
6×1.0	32/0.20	1.29	0.6	1.0	9.5	138.3	19.5	0.0100	2/5	420
6×1.5	30/0.25	1.56	0.7	1.1	11.1	193.1	13.3	0.0100	2/5	630
6×2.5	49/0.25	2.00	0.8	1.2	13.2	286.6	7.98	0.0086	2/5	1050
7×0.75	24/0.20	1.12	0.4	0.8	7.4	99.6	26	0.0110	2/5	368
7×1.0	32/0.20	1.29	0.6	1.1	9.7	157.2	19.5	0.0100	2/5	490
7×1.5	30/0.25	1.56	0.7	1.1	11.1	213.7	13.3	0.0100	2/5	735
7×2.5	49/0.25	2.00	0.8	1.2	13.2	318.7	7.98	0.0086	2/5	1225
8×0.75	24/0.20	1.12	0.4	1.0	8.3	119.4	26	0.0110	2/5	420
8×1.0	32/0.20	1.29	0.6	1.2	10.6	181.0	19.5	0.0100	2/5	560
8×1.5	30/0.25	1.56	0.7	1.2	12.2	245.5	13.3	0.0100	2/5	840
8×2.5	49/0.25	2.00	0.8	1.2	14.3	358.1	7.98	0.0086	2/5	1400
10×0.5	16/0.20	0.91	0.4	1.0	8.8	116.7	26	0.0120	2/5	350
10×0.75	24/0.20	1.12	0.4	1.0	9.7	149.9	19.5	0.0110	2/5	525
10×1.0	32/0.20	1.29	0.6	1.2	12.4	227.7	13.3	0.0100	2/5	700
10×1.5	30/0.25	1.56	0.7	1.4	14.6	323.8	7.98	0.0100	2/5	1050
10×2.5	49/0.25	2.00	0.8	1.5	17.4	478.1	39	0.0086	2/5	1750
12×0.5	16/0.20	0.91	0.4	1.0	9.1	130.8	26	0.0120	2/5	420
12×0.75	24/0.20	1.12	0.4	1.2	10.4	178.9	19.5	0.0110	2/5	630
12×1.0	32/0.20	1.29	0.6	1.2	12.7	256.4	13.3	0.0100	2/5	840
15×0.75	24/0.20	1.12	0.4	1.2	11.4	216.7	7.98	0.0110	2/5	788
15×1.0	32/0.20	1.29	0.6	1.2	14.1	312.1	39	0.0100	2/5	1050
16×0.75	24/0.20	1.12	0.4	1.2	11.4	223.5	26	0.0110	2/5	840
16×1.0	32/0.20	1.29	0.6	1.2	14.1	321.7	19.5	0.0100	2/5	1120
19×0.75	24/0.20	1.12	0.4	1.2	12.0	256.1	26	0.0110	2/5	998
19×1.0	32/0.20	1.29	0.6	1.2	14.9	369.6	19.5	0.0100	2/5	1330
20×0.5	16/0.20	0.91	0.4	1.2	11.2	204.6	26	0.0120	2/5	700
20×0.75	24/0.20	1.12	0.6	1.2	12.3	266.4	19.5	0.0110	2/5	1050
20×1.0	32/0.20	1.29	0.4	1.2	15.2	384.3	26	0.0100	2/5	1400
24×0.75	24/0.20	1.12	0.4	1.2	13.9	319.8	19.5	0.0110	2/5	1260
24×1.0	32/0.20	1.29	0.6	1.2	17.3	463.2	39	0.0100	2/5	1680
25×0.75	24/0.20	1.12	0.4	1.2	14.2	332.9	26	0.0110	2/5	1313
25×1.0	32/0.20	1.29	0.6	1.2	17.7	482.6	19.5	0.0100	2/5	1750
30×0.75	24/0.20	1.12	0.4	1.4	15.1	395.2	26	0.0110	2/5	1575
30×1.0	32/0.20	1.29	0.6	1.4	18.8	571	19.5	0.0100	2/5	2100
37×0.75	24/0.20	1.12	0.4	1.4	16.2	470.9	26	0.0110	2/5	1943
37×1.0	32/0.20	1.29	0.6	1.4	20.2	682.2	19.5	0.0100	2/5	2590
40×0.75	24/0.20	1.12	0.4	1.4	18.2	519.8	26	0.0110	2/5	2100
40×1.0	32/0.20	1.29	0.6	1.4	22.7	754	19.5	0.0100	2/5	2800
41×0.75	24/0.20	1.12	0.4	1.4	18.2	529.4	26	0.0110	2/5	2153
41×1.0	32/0.20	1.29	0.6	1.4	22.7	768.4	19.5	0.0100	2/5	2870
